Keresztáramú párologtató kondenzátor

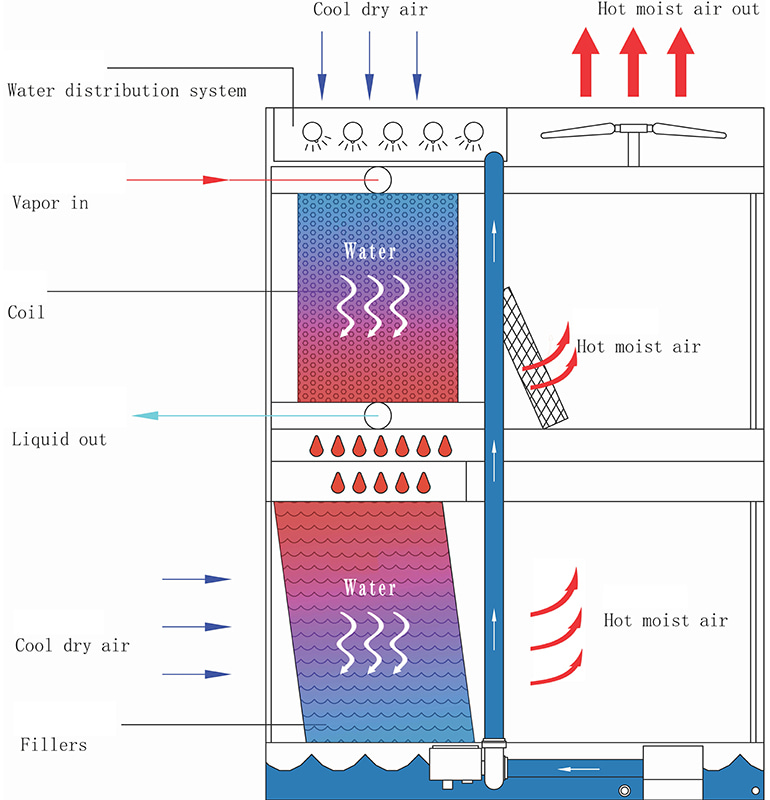

Az evaporatív kondenzátor működési elve:

Száraz hűtés elve:

A forró víz belép a száraz hűtőrész hűtőcsőkötegébe. Általában a hűtőcsőköteg nagy hatásfokú hőátadó elemeket, például bordás csöveket használ a hőátadási terület növelésére. A ventilátor hatására külső levegő áramlik át a hűtőcsőköteg külső felületén. Mivel a melegvíz hőmérséklete a csőben magasabb, mint a levegő hőmérséklete a csövön kívül, hőmérsékletkülönbség van a kettő között. A forró vízből a hő a csőfalon keresztül a levegőbe jut el, ésszerű hőcserélő módon, ami csökkenti a melegvíz hőmérsékletét és növeli a levegő hőmérsékletét. A felmelegített levegőt a ventilátor vezeti ki a toronyból, ezzel biztosítva a meleg víz kezdeti hűtését.

A nedves hűtés elve:

A száraz hűtés után a forró víz belép a nedves hűtő részbe. A forró vizet egyenletesen permetezzük a vízcsepegő töltőanyagra a vízelosztó rendszeren keresztül, vízfilmet képezve. A hűtőtorony alsó részéből beáramló levegő felfelé áramlás közben teljes érintkezésben van a töltőanyagon lévő vízréteggel. Egyrészt a levegő közvetlenül érintkezik a hőátadással a vízzel, csökkentve a víz hőmérsékletét; másrészt a víz egy része vízgőzné párolog és a levegőbe kerül, elnyeli a párolgási folyamat során a párolgás látens hőjét, tovább csökkentve a víz hőmérsékletét. A lehűtött vizet a gyűjtőmedencébe gyűjtik és újrahasznosítják. Ugyanakkor a vízcseppveszteség és a légáramlás által kiváltott környezeti hatások csökkentése érdekében a nedves hűtőszakasz felső részén általában vízgyűjtőt és páramentesítőt helyeznek el. A vízgyűjtő a vízcseppek összegyűjtésére szolgál, a páramentesítő pedig a légáramban lévő vízköd eltávolítására szolgál.

Nagy hatásfokú kondenzáció:

A párolgásos hűtést a kondenzációs hőmérséklet 10-30%-os csökkentésére használják.

Víz- és villamosenergia-megtakarítás:

Takarítson meg 30-50%-os vízmegtakarítást, mint a hagyományos vízhűtőtorony héja és csőkondenzátora, így a hűtőtorony energiafogyasztását megtakarítja.

Kompakt kialakítás:

Beépített kondenzációs hűtési funkció a lábnyom csökkentése érdekében.

Erős alkalmazkodóképesség:

Alkalmas magas hőmérsékletű és száraz területekre (a nedves hőmérsékletre támaszkodva, nem pedig a száraz hőmérsékletre)

Ventilátor rendszer:

Nagy hatékonyságú axiális ventilátor, teljesen tömített légáram-ventilátor motor, korrózióálló öntött acél többhornyú tárcsa, valamint a légdob, a konzol és a védőháló tűzihorganyzott anyagból készül. A ventilátor kiváló korrózióállósággal rendelkezik magas hőmérsékleten és magas páratartalmú környezetben.

Vízelosztó rendszer:

Korrózióálló merev polivinil-klorid (U-PVC), a speciális szerkezeti kialakítás lehetővé teszi a berendezésen kívülről történő ellenőrzést és karbantartást leállítás nélkül. A megerősített gomblyukú ABS fúvóka nagy, 360 fokos átmérőjével nagymértékben csökkenti az eltömődés lehetőségét.

Vízcsap:

Hatékonyan felfogja a levegőben szállított vízcseppeket, és az elsodródási sebesség 0,001% alá is csökkenhet. A kivehető kialakítás megkönnyíti a hűtőtekercs karbantartását, a polivinil-klorid (PVC) anyag pedig korrózióálló, öregedésálló és mikrobaszaporodó. A hűtővíz vezetőlemezére szerelve az egyszerű tisztítás érdekében.

Tekercs:

A folyamatosan ívelt szerpentin tekercs szerkezet csökkenti a hegesztési pontot és csökkenti a vízszivárgás lehetőségét. A tekercs dönthető kialakítása megkönnyíti a folyadék zökkenőmentes kiürítését a csőben. A hűtő akár 2,5 MPa nyomáspróbát is kibír a teljes hegesztés befejezése után.

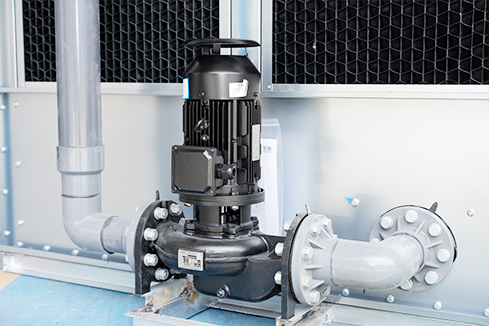

Hideg vizes tálca:

A permetező szivattyú rozsdamentes acél szűrővel és fordított vortex lemezzel van felszerelve. A hidegvíz tálca magassága ésszerűen megtervezett, ami nemcsak azt tudja biztosítani, hogy a permetezőszivattyú ne szívjon be levegőt, miközben minimalizálja a visszatartott víz mennyiségét.

Eset:

A kiváló minőségű magnézium bevonatú alumínium-cink acéllemezből készült bevonat cink, alumínium, magnézium és szilícium kombinációját tartalmazza, és kiváló korrózióállósággal rendelkezik. A normál élettartam több mint 25 év, és a sík felület korrózióállósága 6-8-szorosa a hagyományos alumínium-cink acéllemezekének, és egyedülálló önjavító tulajdonságokkal rendelkezik a legmodernebb felületi bevonatoknál.
